輥式破碎機結構簡單、工作可靠、成本低廉，具有排料粒度大小可調等特點。本機可廣泛用于水泥、冶金、化工、電力、煤炭等工業部門對脆性和韌性的中、軟物料的破碎加工。
輥式破碎機適用于燒結礦、煤炭、水泥、硅酸鹽、玻璃、陶瓷等行業，適于中等硬度以下脆性物料的破碎，主要用于礦石的中細碎作業。
輥式破碎機按輥?zhàn)訑?shù)目可分為單輥破碎機、雙輥破碎機、多輥破碎機幾種類型，按輥面形狀分為光輥破碎機、齒輥破碎機，光輥主要適用于中等硬度礦石的中細碎作業。齒輥適于脆性和松軟物料的粗、中碎。

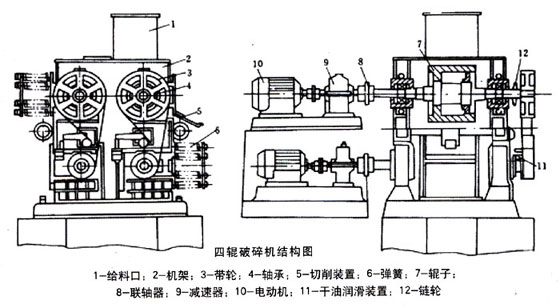

輥式破碎機的工作原理：被破碎物料經給料口落入兩輥?zhàn)又g依靠磨擦力的作用被帶入輥?zhàn)又g，進行擠壓破碎，成品物料自下部落下。遇有過硬或不可破碎物時，輥?zhàn)涌蓱{液壓缸或彈簧的作用自動退讓，使輥?zhàn)娱g隙增大，過硬或不可破碎物落下，從而保護機器不受損壞。相向轉動的兩輥?zhàn)佑幸欢ǖ拈g隙，改變間隙，即可控制產品最大排料粒度。雙輥破碎機是利用一對相向轉動的圓輥，四輥破碎機則是利用兩對相向轉動的圓輥進行破碎作業。
特點：雙輥破碎機采用三角帶或萬向節聯軸器進行傳動和調節兩輥之間的間隙。四輥破碎機采用三角帶傳動和調節輥?zhàn)又g的間隙。

雙輥破碎機主要技術參數：
|
類型 |
型號 |
輥?zhàn)又睆?長度
mm |
最大進料粒度
mm |
出料粒度
mm |
生產能力
t/h |
電動機功率
kw |
輥?zhàn)愚D(zhuǎn)速
rpm |
重量
kg |
|
雙輥破碎機 |
2PG3030 |
Φ300/300 |
20 |
0-15 |
1.5-5 |
2x2.2 |
60 |
543 |
|
2PG4025 |
Φ400/250 |
32 |
0-8 |
5-10 |
2x5.5 |
200 |
1300 |
|
2PG6040 |
Φ600/400 |
85 |
0-12 |
4-15 |
2x11 |
120 |
3500 |
|
2PG6090 |
Φ600/900 |
85 |
0-12 |
8-35 |
2x15 |
120 |
8300 |
|
2PG7550 |
Φ750/500 |
100 |
0-12 |
10-40 |
2x15 |
80 |
9200 |
|
2PG120100Y |
Φ1200/1000 |
40 |
2-12 |
15-90 |
2x45 |
75 |
46400 |
|
2PG120100T |
Φ1200/1000 |
40 |
2-12 |
15-90 |
2x45 |
75 |
45400 |
四輥破碎機主要技術參數
|
型號 |
轉子工作直徑/長度
(mm) |
輥?zhàn)娱g隙
(mm) |
進料粒度
≤mm |
產量
t/h |
電動機 |
外形尺寸 |
重量
t |
|
功率kw |
電壓v |
|
4PGG-750500 |
Φ750x500 |
0-12 |
85 |
20-60 |
11/24/30 |
380 |
2.76x3.59x2.65 |
19.2 |
|
4PGG-Y0907 |
Φ900x700 |
0-12 |
100 |
30-70 |
15/24/30 |
9.0x4.2x3.2 |
27.2 |
|
4PGG-T0907 |
Φ900x700 |
0-12 |
100 |
30-70 |
30/15/22 |
4.2x3.2x3.2 |
26 |
|
4PGG-Y1210 |
Φ1200x1000 |
0-12 |
100 |
40-80 |
40/55/75 |
9.61x5.6x4.24 |
67 |
齒輥破碎機主要技術參數
|
型號 |
上/下齒輥直徑x長度
mm |
進料粒度
mm |
出料粒度
mm |
破碎能力
t/h |
電動機功率
kw |
重量
kg |
外形尺寸
mm |
|
2PGC4550 |
450x500 |
＜ 200 |
＜ 12 |
15-30 |
18.5 |
4300 |
2492x2160x760 |
|
2PGC6075 |
600x750 |
＜ 200 |
＜ 12 |
20-50 |
30 |
6800 |
3265x2780x1360 |
|
2PGC60100 |
600x1000 |
＜ 200 |
＜ 12 |
30-70 |
45 |
8700 |
4820x2887x1360 |
|
2PGC9090 |
900x900 |
＜ 300 |
＜ 12 |
40-80 |
45 |
13200 |
3974x2827x1650 |
|
2PGC1012 |
1000x1200 |
＜ 300 |
＜ 12 |
60-120 |
55 |
13500 |
4820x2860x1450 |
|
4PGC40/38/60 |
400/380x600 |
＜ 300 |
＜ 12
＜ 25 |
30-60
50-80 |
18.5/22 |
7100 |
2355x1805x1450
上230r/min
下280r/min |
|
4PGC40/38/120 |
400/380x1200 |
＜ 300 |
＜ 12
＜ 25 |
50-90
80-150 |
75 |
9600 |
3650x1805x1450 |
|
4PGC76173 |
760x1730 |
＜ 300 |
＜ 12
＜ 25 |
180-300
250-400 |
3*75 |
17600 |
5770x1920x1860 |
|
4PGC80100 |
800x1000 |
＜ 300 |
＜ 12
＜ 25 |
60-100
90-125 |
75 |
16000 |
5270x1970x1920 |
|
4PGC11080(Y) |
1000/1100x800 |
＜ 300 |
＜ 8
＜ 13
＜ 25 |
100-140
130-180
170-260 |
55/75 |
21000 |
4614x1824x2340
(4614x3834x2340) |

|
